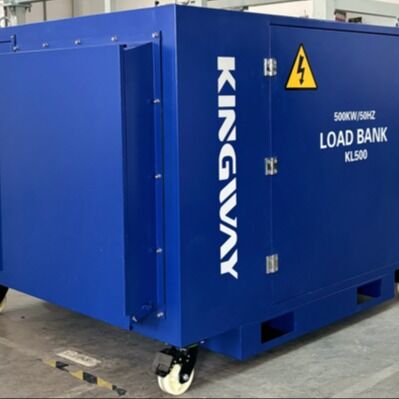

पोर्टेबल प्रतिरोधक लोड बैंक उच्च परिशुद्धता कॉम्पैक्ट डिजाइन

1. परिभाषा

2. कार्य सिद्धांत

• प्रतिरोधक प्रकार (सबसे आम): विद्युत धारा विद्युत प्रतिरोधकों से होकर गुजरती है और जूल प्रभाव के माध्यम से ऊर्जा को ऊष्मा में परिवर्तित करती है, जिसे मजबूर हवा या पानी से ठंडा किया जाता है;पावर फैक्टर = 1.0.
• आगमनात्मक प्रकार: प्रेरक कॉइल मोटर और ट्रांसफार्मर भार का अनुकरण करने के लिए प्रतिक्रियाशील शक्ति का उपभोग करते हैंपश्चगामी शक्ति कारक.
• कैपेसिटिव प्रकार: कैपेसिटर बिजली क्षतिपूर्ति और फ़िल्टरिंग सिमुलेशन के लिए कैपेसिटिव प्रतिक्रियाशील शक्ति प्रदान करते हैं超前 अग्रणी शक्ति कारक.
• संयुक्त आरएलसी प्रकार: एकीकृत प्रतिरोधक, आगमनात्मक और कैपेसिटिव भारसमायोज्य शक्ति कारक (0.1-1.0)जटिल कामकाजी परिस्थितियों का अनुकरण करने के लिए।

3. मुख्य संरचना

• लोड घटक: अवरोधक / प्रारंभ करनेवाला / संधारित्र मॉड्यूल
• नियंत्रण प्रणाली: मैनुअल / पीएलसी / रिमोट कंट्रोल, चरण और निरंतर लोड समायोजन
• मापने के उपकरण: वोल्टेज, करंट, आवृत्ति, शक्ति, शक्ति कारक और तापमान की निगरानी
• शीतलन प्रणाली: जबरन वायु शीतलन (पोर्टेबल प्रकार) / जल शीतलन (उच्च शक्ति और लंबे समय तक संचालन)
• सुरक्षा कार्य: अधिक धारा, अधिक तापमान, चरण हानि, शॉर्ट सर्किट और आपातकालीन रोक

4. वर्गीकरण

• लोड विशेषता के अनुसार: प्रतिरोधक, आगमनात्मक, कैपेसिटिव, संयुक्त आरएलसी
• वोल्टेज स्तर के अनुसार: कम वोल्टेज (400V/690V), मध्यम और उच्च वोल्टेज (3kV/6kV/10kV)
• स्थापना द्वारा: पोर्टेबल / ट्रेलर-माउंटेड, स्किड-माउंटेड / फिक्स्ड प्रकार
• फ़ंक्शन द्वारा: एसी प्रकार, डीसी प्रकार, हार्मोनिक सिमुलेशन प्रकार, बुद्धिमान प्रोग्रामयोग्य प्रकार

5. मुख्य अनुप्रयोग

1. ईडीजी/एमटीजी जेनरेटर परीक्षण
   फुल-लोड और स्टेप लोड क्षणिक परीक्षण; आवृत्ति और वोल्टेज क्षणिक प्रतिक्रिया को सत्यापित करें; तापमान वृद्धि, ईंधन की खपत और सुरक्षा सेटिंग अंशांकन के लिए दीर्घकालिक पूर्ण-लोड सहनशक्ति परीक्षण; समानांतरीकरण और लोड साझाकरण परीक्षण।
2. यूपीएस और इन्वर्टर टेस्ट
   पावर स्विचिंग, बैकअप अवधि, भार क्षमता और हार्मोनिक दमन प्रदर्शन परीक्षण।
3. बैटरी एवं ऊर्जा भंडारण परीक्षण
   क्षमता परीक्षण, डिस्चार्ज वक्र माप, आंतरिक प्रतिरोध विश्लेषण और बीएमएस सुरक्षा सत्यापन।
4. अपतटीय एवं विस्फोटरोधी अनुप्रयोग
5. विस्फोट रोधी लोड बैंक के साथEx'e, ज़ोन 2, IIA T3, IP65आउटडोर स्किड-माउंटेड EDG/MTG नियमित लोड रखरखाव के लिए, नो-लोड या लाइट-लोड ऑपरेशन के कारण कार्बन जमाव और गीले सिलेंडर से बचना।
6. नवीन ऊर्जा उद्योग
   पवन और पीवी इन्वर्टर के लिए ऊर्जा अपव्यय, ग्रिड अनुकूलनशीलता परीक्षण।

6. मुख्य तकनीकी पैरामीटर

7.सारांश
