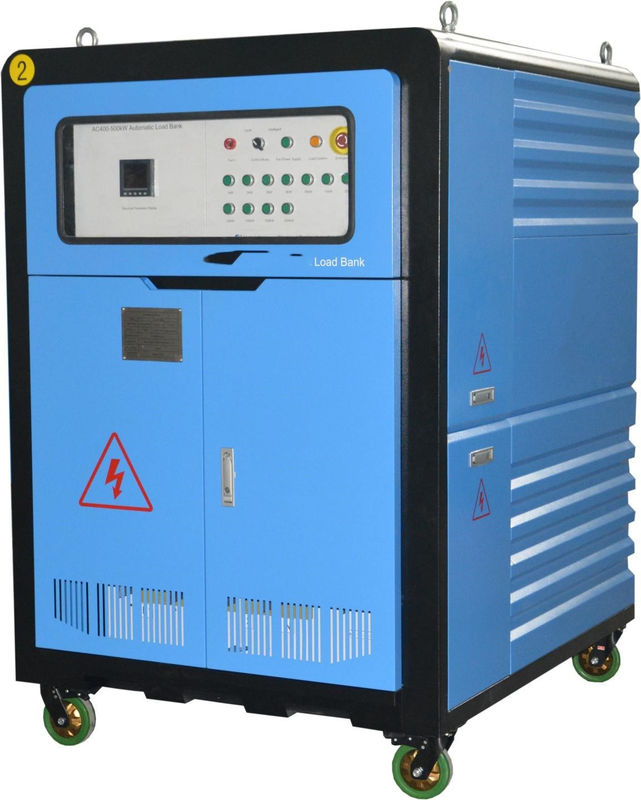

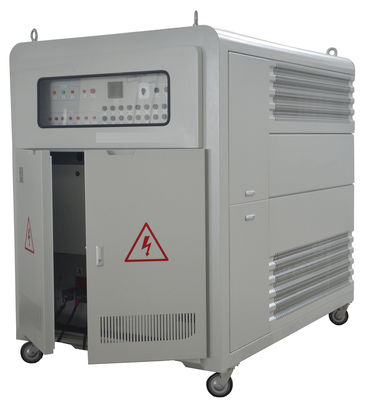

जनरेटर परीक्षण के लिए 600 किलोवाट की शक्ति प्रतिरोधी भार बैंक

मॉडल

KL600

प्रदर्शन सटीकता

स्तर 0.5

नियंत्रण शक्ति

बाहरी शक्ति 380VAC 3 चरण 4 तार 50Hz

तार कनेक्शन

लोड बैंक इनपुट--बसबार (स्टार युग्मन "Y") नियंत्रण शक्ति इनपुट--टर्मिनल ब्लॉक

संचार इंटरफ़ेस

RS232/RS485

इन्सुलेशन

F

कार्य करने का तरीका

निरंतर कार्य करना

शीतलन

मजबूर हवा, क्षैतिज हवा का सेवन और ऊपर की ओर निकास ठंडा

परिवहन

ऊपर उठाने वाली आँखों और पहिया रोलर्स के साथ

रंग

ग्राहक की आवश्यकताओं के रूप में या हमारे डिजाइन के रूप में

आयाम

1610*1250*1600 मिमी L×W×H

वजन

800 किलो

परिवेश का तापमान

-10°C~+50°C

सापेक्ष आर्द्रता

≤95%

ऊंचाई

≤2500 मीटर

वायुमंडलीय दबाव

86~106kPa

संपर्ककर्ता

श्नाइडर

फ्यूज

MIRO

पीएलसी

सीमेंस

प्रकाश बटन

एबीबी

रिले

OMRON

मिश्र धातु प्रतिरोध

किंगवे

डाटा प्रोसेसिंग सॉफ्टवेयर

किंगवे

1) 3 लाइन एलईडी बहुक्रिया मीटर तीन चरणों और प्रत्येक चरण, प्रतिरोध शक्ति, शक्ति कारक, स्पष्ट शक्ति, आवृत्ति और जनरेटर सेट के चल समय के वास्तविक समय वोल्टेज और वर्तमान प्रदर्शित कर सकते हैं.

2) उपयोगकर्ता शक्ति को पूर्व-सेट कर सकता है और फिर मास्टर लोड बटन दबा सकता है।

3) नियंत्रण मोडः उपयोगकर्ता स्थानीय नियंत्रण या बुद्धिमान नियंत्रण (पीसी के माध्यम से) चुन सकता है

4) नियंत्रण मोड इंटरलॉकः नियंत्रण पैनल में नियंत्रण मोड चुनने के लिए स्विच है, यदि उपयोगकर्ता एक नियंत्रण मोड चुनता है तो अन्य नियंत्रण मोड अमान्य है।

1) आपातकालीन स्टॉप बटन रखें।

2) अधिभार, अति ताप, शॉर्ट सर्किट के मामले में, लोड बैंक स्वचालित रूप से भार हटा देगा और अलार्म देगा।

3) पंखे की सुरक्षाः पंखे की शक्ति चालू होने से पहले लोड बैंक को लोड नहीं किया जा सका।

4) जब कोई पंखा असामान्य हो या हवा की मात्रा पर्याप्त न हो, आदि, तब अलार्म बजाना।

5) सुरक्षा बटनः कुछ सुरक्षा बटन हैं जिन्हें झूठी अलार्म या विशेष आवश्यकताओं के लिए बंद किया जा सकता है।

1) स्वचालित भारः उपयोगकर्ता स्वचालित भार परीक्षण करने के लिए शक्ति और अवधि की कई अवधि और बारी-बारी से 0%→25%→50%→75%→100% या 110% फिर →75%→50%→25%→0%. आदि सेट कर सकता है।

2) कई इकाइयों के लिए समानांतर परीक्षण कर सकता है।

3) डेटा को सहेजा जा सकता है, वास्तविक समय डेटा और इतिहास डेटा प्रदर्शित कर सकता है।

4) चार्ट और ग्राफ को जेपीजी प्रारूप में निर्यात किया जा सकता है जबकि एक्सेल और वर्ड प्रारूप में निर्यात किए गए डेटा का परीक्षण किया जा सकता है, और सभी को मुद्रित किया जा सकता है।

मीटर प्रतीक विवरणः लोडिंग प्रक्रिया में, मशीन माप यंत्रों द्वारा वास्तविक समय में मापदंडों को प्रदर्शित कर सकती है।

उपकरण प्रदर्शन ऑपरेटिंग क्षेत्र, कुंजी आरेख इस प्रकार हैः उपकरण के ऊपर, मध्य और नीचे तीन प्रदर्शन खिड़कियों है, प्रत्येक मूल्य और इकाई प्रतीक डेटा का गठन। उदाहरण के लिए,ऊपरी खिड़की 100 दिखाता है.0V, यह कहना है कि चरण A वोल्टेज 100V है।

F1, F2 और नीचे, आप तीन खिड़कियों और रीसाइक्लिंग प्रदर्शन मापदंडों स्विच कर सकते हैं।
अंग्रेजी के प्रतीक जिसका अर्थ है:
V: चरण वोल्टेज का प्रतीक; इकाईः V, और K, M से kV MeV के साथ संयुक्त;
V LL: दो प्रतीक एक लाइन वोल्टेज को दर्शाते हैं; इकाईः V, और K, M से kV MV के साथ संयुक्त;
A: वर्तमान प्रतीक; इकाई: A, और K, M से kA, MA के साथ संयुक्त;
W: सक्रिय शक्ति का प्रतीक; इकाईः W, और K, M से kW, MW तक संयुक्त;
Var: प्रतिक्रियाशील शक्ति का प्रतीक; इकाईः Var, और K, M से kvar, Mvar के साथ संयुक्त;
वीए: स्पष्ट शक्ति का प्रतीक; इकाईः वीए, और के, एम संयोजन kVA, एमवीए;
हर्ट्जः आवृत्ति प्रतीक; इकाईः हर्ट्ज;
पीएफ: पावर फैक्टर का प्रतीक;
ईः ऊर्जा प्रतीक; इकाईः Ep (सक्रिय शक्ति) kWh, Eq (प्रतिक्रियाशील ऊर्जा) kVAh, Es (अदृश्य शक्ति) kVA;
3P3L: तीन चरण तीन तार दो घटक;
3V3A: 3 चरण 3 तार तीन तत्व;
3P4L: तीन चरण चार तार;
